Ghid practic pentru proiectare, ofertare și execuție
Europrofile (IPE, HEA/HEB/HEM, UPN/UPE, corniere): ce sunt, standarde, greutăți, utilizări și „de ce” le preferă constructorii

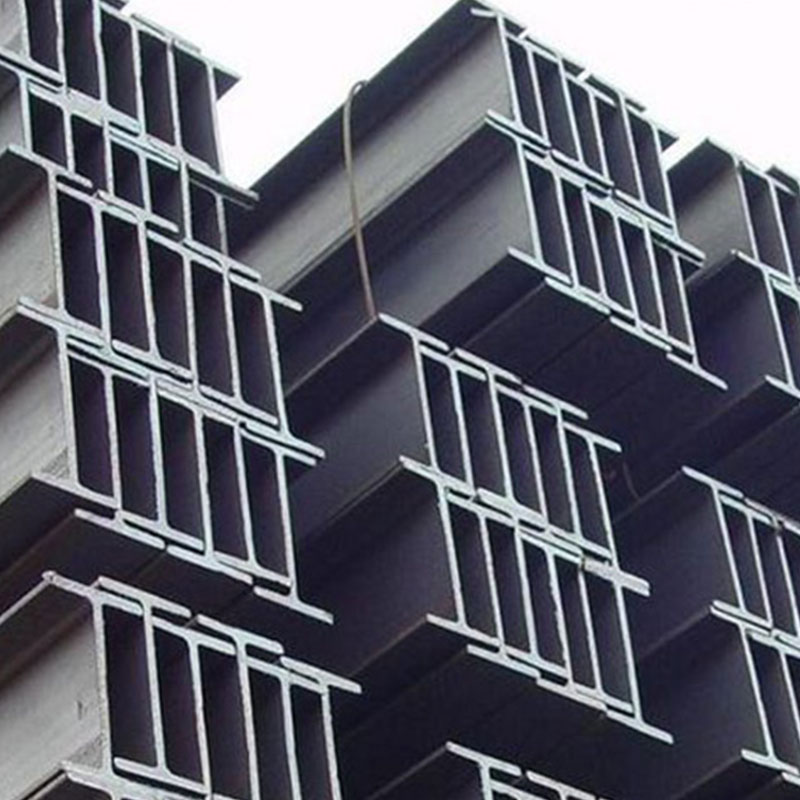

„Europrofilele” sunt profile metalice laminate la cald (în principal din oțel structural) cu geometrie standardizată european, folosite pentru grinzi, stâlpi, cadre, hale, platforme, consolidări și multe alte aplicații. În acest articol găsești: standardele uzuale, tabel cu greutăți teoretice pe metru, cum alegi secțiunea potrivită și cum se estimează corect consumul.
Cuprins
- Ce înseamnă „europrofile” și ce tipuri intră în categorie
- Standarde uzuale și cum le citești în practică
- Clase de oțel: S235 vs S275 vs S355 și impactul în proiect
- Scurt istoric: de la grinzi nituite la profile laminate standardizate
- Tabele de greutăți teoretice (kg/m) pentru cele mai folosite europrofile
- Cum calculezi rapid greutatea totală, transportul și costul pe proiect
- Cum alegi profilul potrivit: criterii tehnice pe înțelesul șantierului
- Unde se folosesc europrofilele: aplicații tipice și exemple
- Depozitare, manipulare, debitare, sudare și protecții anticorozive
- Întrebări frecvente
Notă: denumirile și greutățile sunt orientative (teoretice) pentru secțiuni standard. În practică pot exista toleranțe de laminare și variații minore între producători.
Ce înseamnă „europrofile” și ce tipuri intră în categorie
În limbajul de șantier și ofertare, „europrofile” înseamnă, de regulă, profile metalice cu secțiune standard european, laminate la cald (hot-rolled) și folosite în construcții și confecții metalice. Standardizarea aduce două avantaje majore: geometrie repetabilă (orice proiectant știe ce primește) și tabele tehnice (greutate, arie, momente de inerție etc.).
Cele mai întâlnite familii sunt:
- IPE (I cu talpe înguste) – foarte folosit ca grindă.
- HEA / HEB / HEM (H cu talpe late) – pentru stâlpi, grinzi grele, cadre principale.
- UPN / UPE (U/canal) – pentru rame, grinzi marginale, elemente secundare.
- L (corniere) egal/inegal – contravântuiri, console, întărituri, rame ușoare.
- T, platbandă, țevi rectangulare/circulare – nu întotdeauna sunt numite „europrofile” în mod strict, dar apar frecvent în aceeași zonă de ofertare.
În practică, când un beneficiar cere „europrofile”, aproape mereu se referă la IPE și/sau HEA/HEB, plus canale UPN pentru detalii și structură secundară.
Standarde uzuale și cum le citești în practică
În România, europrofilele ajung în piață cu documentație de conformitate și marcaje care trimit la standarde europene pentru: geometria secțiunii, calitatea oțelului, toleranțe și condiția de livrare. Fără să intrăm în juridic, pentru ofertare și execuție contează să știi „ce standard acoperă ce”.
| Zona | Ce reglementează | Ce verifici pe acte / în ofertă |
|---|---|---|
| Secțiuni (dimensiuni) | Forma/seria profilului (IPE, HEA, UPN etc.) și dimensiunile nominale | Denumirea exactă a profilului (ex: IPE 200), seria (HEA vs HEB), toleranțe |
| Oțel structural | Clasa de oțel (ex: S235, S275, S355), proprietăți mecanice și compoziție | Clasa cerută în proiect, opțiuni de tenacitate (ex: JR/J0/J2), certificat |
| Protecții | Condiții pentru zincare, grunduire, vopsire, pregătirea suprafeței | Grosime strat, mediu de exploatare, sistem de protecție anticorozivă |
| Proiectare | Metodologia de calcul (încărcări, combinații, flambaj, îmbinări) | Încadrări, ipoteze, verificări, detalii de prindere și execuție |
Clase de oțel: S235 vs S275 vs S355 și impactul în proiect
Pentru europrofile, cel mai des vei întâlni clase de oțel din familia S235, S275, S355. Numărul indică, în linii mari, limita minimă de curgere (yield) în MPa pentru anumite grosimi. Ce înseamnă asta în practică?
Observație: nu „înlocuiești” automat S235 cu S355 și gata ai economisit. De multe ori, verificările sunt dictate de flambaj, deformații (săgeți), îmbinări, rigidizări și detalii de execuție. Clasa de oțel e o piesă din puzzle, nu tot puzzle-ul.
Scurt istoric: de la grinzi nituite la profile laminate standardizate
Utilizarea elementelor metalice în construcții a evoluat mult odată cu industrializarea. În primele decenii ale secolului XX, multe structuri metalice erau realizate din elemente compuse (plăci + corniere) nituite. Erau robuste, dar consumatoare de manoperă, greu de repetat și dificil de standardizat.
Odată cu maturizarea laminării la cald și apariția seriilor de secțiuni standard, s-a produs o schimbare majoră: profilul „vine din fabrică” cu geometrie constantă, iar proiectarea a început să se bazeze pe tabele și proprietăți geometrice bine definite. Mai târziu, sudarea a înlocuit mare parte din nituire, iar structurile metalice moderne au devenit mai ușor de prefabricat, transportat și montat.
Astăzi, europrofilele sunt „limbaj comun” între proiectant, producător, atelier și șantier: când spui IPE 300 sau HEB 200, toată lumea știe forma, greutatea teoretică și clasa de utilizare tipică. Această predictibilitate reduce riscul, accelerează achiziția și scade costul total prin simplificare (mai puține erori, mai puține interpretări).
Tabele de greutăți teoretice (kg/m) pentru cele mai folosite europrofile
1) IPE – grinzi tip I (talpe înguste) kg/m
| Profil | Greutate teoretică (kg/m) | Utilizare tipică |
|---|---|---|
| IPE 100 | ≈ 8.1 | rigle, grinzi secundare, rame ușoare |
| IPE 120 | ≈ 10.4 | grinzi secundare, platforme, podine |
| IPE 140 | ≈ 12.9 | grinzi secundare, deschideri mici-medii |
| IPE 160 | ≈ 15.8 | grinzi secundare, cadre ușoare |
| IPE 180 | ≈ 18.8 | grinzi pentru planșee metalice |
| IPE 200 | ≈ 22.4 | grinzi principale la deschideri medii |
| IPE 220 | ≈ 26.2 | grinzi principale, hale ușoare |
| IPE 240 | ≈ 30.7 | grinzi principale, poduri ușoare, cadre |
| IPE 270 | ≈ 36.1 | grinzi principale, încărcări mai mari |
| IPE 300 | ≈ 42.2 | grinzi principale, deschideri mari |
| IPE 330 | ≈ 49.1 | grinzi/rame hale, grinzi de macara (după caz) |
| IPE 360 | ≈ 57.1 | zone cu solicitări mari, grinzi principale |
| IPE 400 | ≈ 66.3 | grinzi grele, deschideri mari |
| IPE 450 | ≈ 77.6 | grinzi grele, industrial |
| IPE 500 | ≈ 90.7 | grinzi foarte grele, deschideri mari |
| IPE 600 | ≈ 122 | structuri grele, industrial, cadre mari |
2) HEA – profile H (talpe late) kg/m
| Profil | Greutate teoretică (kg/m) | Utilizare tipică |
|---|---|---|
| HEA 100 | ≈ 16.7 | stâlpi ușori, cadre |
| HEA 120 | ≈ 19.9 | stâlpi/cadre ușoare |
| HEA 140 | ≈ 24.7 | stâlpi, grinzi marginale |
| HEA 160 | ≈ 30.4 | stâlpi, zone cu flambaj |
| HEA 180 | ≈ 35.5 | stâlpi, cadre hale ușoare |
| HEA 200 | ≈ 42.3 | stâlpi, grinzi principale |
| HEA 220 | ≈ 50.5 | stâlpi, cadre principale |
| HEA 240 | ≈ 60.3 | stâlpi, deschideri mai mari |
| HEA 260 | ≈ 68.2 | stâlpi industrial |
| HEA 280 | ≈ 76.4 | stâlpi/grinzi grele |
| HEA 300 | ≈ 88.3 | stâlpi principali, încărcări mari |

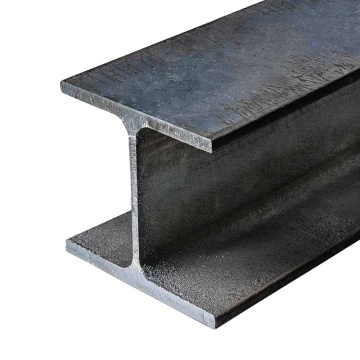

3) HEB – profile H (mai „pline” decât HEA) kg/m
| Profil | Greutate teoretică (kg/m) | Utilizare tipică |
|---|---|---|
| HEB 100 | ≈ 20.4 | stâlpi mai rigizi, cadre |
| HEB 120 | ≈ 26.7 | stâlpi, grinzi principale |
| HEB 140 | ≈ 33.7 | stâlpi, încărcări mai mari |
| HEB 160 | ≈ 42.6 | stâlpi, industrial |
| HEB 180 | ≈ 51.2 | stâlpi, cadre principale |
| HEB 200 | ≈ 61.3 | stâlpi, grinzi grele |
| HEB 220 | ≈ 71.5 | stâlpi, rame grele |
| HEB 240 | ≈ 83.2 | structuri grele |
| HEB 260 | ≈ 93 | industrial, încărcări mari |
| HEB 280 | ≈ 103 | industrial |
| HEB 300 | ≈ 117 | stâlpi principali, cadre mari |

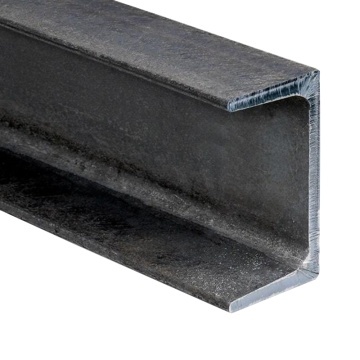

4) UPN – profile U (canal) kg/m
| Profil | Greutate teoretică (kg/m) | Utilizare tipică |
|---|---|---|
| UPN 80 | ≈ 8.6 | rame ușoare, substructuri |
| UPN 100 | ≈ 10.6 | rame, grinzi marginale |
| UPN 120 | ≈ 13.4 | rame, grinzi secundare |
| UPN 140 | ≈ 16.0 | platforme, grinzi marginale |
| UPN 160 | ≈ 18.8 | rame, întărituri |
| UPN 180 | ≈ 22.0 | cadre ușoare, grinzi |
| UPN 200 | ≈ 25.3 | cadre, grinzi, traverse |
| UPN 220 | ≈ 29.4 | structură secundară grea |
| UPN 240 | ≈ 33.2 | industrial, rame |
| UPN 260 | ≈ 37.9 | industrial |
| UPN 280 | ≈ 41.8 | industrial |
| UPN 300 | ≈ 46.2 | industrial, traverse grele |
5) Corniere L egale (exemple) kg/m
La corniere, greutatea depinde mult de grosime. Mai jos sunt câteva dimensiuni foarte folosite în confecții metalice.
| Corniere (LxLxt) | Greutate teoretică (kg/m) | Utilizare tipică |
|---|---|---|
| L 40×40×4 | ≈ 2.4 | rame ușoare, întărituri |
| L 50×50×5 | ≈ 3.8 | contravântuiri, console mici |
| L 60×60×6 | ≈ 5.4 | cadre ușoare, contravântuiri |
| L 80×80×8 | ≈ 9.7 | contravântuiri, stâlpișori, rame |
| L 100×100×10 | ≈ 15.1 | detalii grele, console, rame industriale |
Cum calculezi rapid greutatea totală, transportul și costul pe proiect
În ofertare, primul lucru pe care îl întreabă atelierul sau transportatorul este „câte tone sunt?”. Greutatea totală influențează costul, logistica, manipularea (macara / stivuitor), dar și timpul de montaj.
Formula de bază
Greutate totală (kg) = Σ [ lungime (m) × kg/m ]
Exemplu rapid (tipic)
Ai 20 bucăți de IPE 200 a câte 12 m. Dacă IPE 200 are ≈ 22.4 kg/m:
20 × 12 × 22.4 = 5,376 kg ≈ 5.38 t
Estimare pentru pierderi (debitare și capete)
- Structuri cu multe bucăți scurte: consideră 2–5% pierdere.
- Structuri cu bare întregi (12 m) folosite eficient: 0.5–2%.
- În funcție de planul de debitare, pierderea poate scădea mult dacă optimizezi tăierile.
Cum alegi profilul potrivit: criterii tehnice pe înțelesul șantierului
Alegerea unui europrofil nu înseamnă doar „să fie gros”. În practică, profilul se alege după un set de verificări: rezistență, rigiditate (deformații), stabilitate (flambaj / flambaj lateral), îmbinări și detalii.
1) Rolul elementului: grindă sau stâlp?
- Grindă: contează mult inerția și înălțimea secțiunii (pentru săgeți). IPE este foarte popular.
- Stâlp: contează flambajul (lungimea liberă, condiții de reazem, rigiditatea pe ambele axe). HEA/HEB sunt preferate.
2) Deschiderea și încărcarea
La aceeași încărcare, o deschidere mai mare cere o secțiune mai înaltă sau mai „plină”. În multe cazuri, o grindă mai înaltă (chiar dacă pare „mai ușoară” ca kg/m decât o secțiune mai joasă și mai groasă) poate performa mai bine la săgeată.
3) Îmbinările (șuruburi, plăci, sudură)
- Profilul trebuie să permită plăci de capăt, plăci de nod, rigidizări.
- Talpa și inima (web) dictează grosimile de sudură și tipul de șuruburi.
- În zonele cu încărcări concentrate, rigidizările pot deveni obligatorii.
4) Execuție și disponibilitate
Teoretic poți proiecta orice, practic contează ce se găsește rapid în piață (lungimi 6 m / 12 m, clase de oțel, loturi). De aceea, seriile standard IPE/HEA/HEB/UPN sunt atât de folosite: minimizează timpul de aprovizionare și riscul.
Unde se folosesc europrofilele: aplicații tipice și exemple
Hale metalice și cadre industriale
În hale, vei întâlni adesea stâlpi din HEA/HEB și grinzi/rame din IPE (sau combinații cu secțiuni compuse). Aici contează mult: stabilitatea cadrelor, contravântuiri (adesea din corniere sau țevi), plus detalii de îmbinare.
Platforme, podine și mezzanine
Pentru platforme interioare, combinația clasică este: grinzi principale din IPE, grinzi secundare IPE/UPN, iar rigidizările și prinderile din corniere/platbandă. Alegerea finală depinde de încărcări (stocare, trafic pietonal, utilaje).
Consolidări și reparații structurale
În consolidări, europrofilele apar ca grinzi de preluare, rame de rigidizare, elemente de sprijin provizoriu sau permanent. Avantajul este că pot fi montate relativ rapid și oferă capacitate mare la o greutate previzibilă.
Confecții metalice generale
- rampe, scări, pasarele
- structuri pentru panouri, copertine
- substructuri pentru echipamente și utilaje
- cadre pentru porți, garduri industriale, platforme tehnice
Depozitare, manipulare, debitare, sudare și protecții anticorozive
Depozitare și manipulare
- Depozitează pe traverse astfel încât să eviți contactul cu solul și băltirea apei.
- Evită deformările: profilele lungi au nevoie de puncte multiple de sprijin.
- La ridicare, folosește chingi corect poziționate și protecții la muchii.
Debitare și găurire
- Debitarea se face frecvent cu ferăstrău panglică, plasmă sau oxigaz (în funcție de grosime și atelier).
- Găurirea pentru șuruburi se face, ideal, cu șabloane/mașini pentru repetabilitate.
- După debitare, îndepărtează bavurile și pregătește suprafețele pentru sudură/protecție.
Sudare
Sudarea depinde de clasa oțelului, grosimi și proceduri. Pentru structuri, se urmăresc cordoane corecte, control al deformațiilor, precum și detalii de nod (plăci, rigidizări, cordoane pe talpă/inimă).
Protecții anticorozive
- Interior uscat: grund + vopsea poate fi suficient, în funcție de cerințe.
- Exterior: sisteme anticorozive mai rezistente (pregătire suprafață + straturi multiple).
- Mediu agresiv: zincare la cald și/sau sisteme duplex (zincare + vopsire).
Alegerea protecției se face în funcție de mediu, durată de viață dorită și mentenanță. O protecție „ieftină” poate deveni scumpă dacă necesită revopsiri dese sau dacă apare coroziunea în zone greu accesibile.
Întrebări frecvente despre europrofile
Ce înseamnă „kg/m” și de ce e atât de important?
„kg/m” este greutatea pe metru liniar. Te ajută să estimezi rapid tonajul, costul total, transportul și manipularea. În ofertare, tonajul e una dintre cele mai rapide „ancore” pentru preț și logistică.
IPE sau HEA pentru grinzi?
Pentru grinzi, IPE este foarte frecvent datorită raportului bun între înălțime și greutate. HEA/HEB se aleg când ai nevoie de talpă mai lată, rigiditate suplimentară, îmbinări specifice sau când elementul are rol mixt (grindă + stâlp în noduri).
De ce HEB e mai greu decât HEA la aceeași „înălțime”?
HEB are, în general, talpe și inimă mai „pline” (mai groase), deci crește aria secțiunii și greutatea pe metru. Avantajul este rigiditate și capacitate mai mare, mai ales în stâlpi și zone cu solicitări ridicate.
Pot înlocui S235 cu S355 ca să „scad” secțiunea?
Uneori da, dar nu automat. În multe situații critice (flambaj, deformații, îmbinări), clasa de oțel nu rezolvă singură problema. Proiectantul decide în funcție de verificări complete, nu doar de rezistența materialului.
Cum estimez rapid câte tone intră într-un transport?
Pornești de la totalul în tone și îl corelezi cu tipul de camion, lungimile (6 m vs 12 m), accesul la descărcare și modul de legare. Ca regulă practică, transportul se optimizează când barele sunt în lungimi standard și planul de debitare minimizează pierderile.
Concluzie
Europrofilele sunt „coloana vertebrală” a multor structuri metalice tocmai pentru că sunt standardizate, previzibile și ușor de pus în operă. Cu tabelele de greutăți (kg/m), o înțelegere corectă a claselor de oțel și câteva reguli de ofertare (pierderi, plan de debitare), poți trece rapid de la idee la deviz realist și la o execuție fără surprize.
