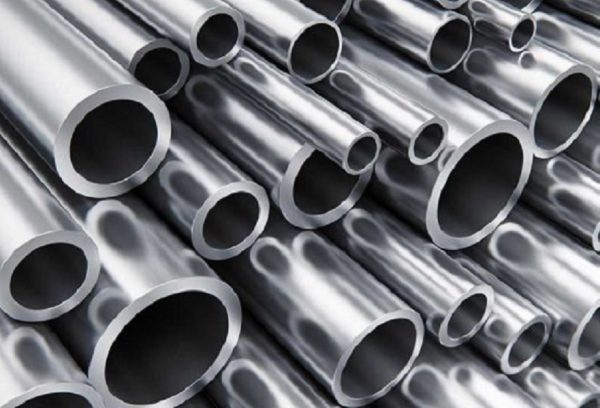

Țeavă rotundă inox trasă 88.9 × 15.24 mm (3"), 6 metri, AISI 304L – XXS (Extra Extra Strong)
Ghid tehnic + explicații practice pentru alegere, montaj și utilizare: dimensiuni reale, greutate, echivalențe (NPS/DN), schedule, aplicații tipice și recomandări de prelucrare.
Cuprins
- Specificații complete + calcule utile
- Ce înseamnă XXS și cum se compară cu SCH 10S/40S/80S/160
- AISI 304L: comportament, coroziune, sudare, temperatură
- Unde se folosește o țeavă 3" XXS (aplicații reale)
- Cum alegi corect: checklist de proiect
- Debitare, găurire, filetare, pregătire capete
- Sudare și finisare: bune practici pe inox
- Transport, manipulare, depozitare (177 kg / bară)
- Alternative și produse compatibile (aceeași OD 88.9 mm)
- Întrebări frecvente
Specificații complete + calcule utile
| Caracteristică | Valoare | De ce contează |
|---|---|---|
| Diametru exterior (OD) | 88.9 mm (3" NPS) | OD rămâne constant pentru NPS 3"; grosimea peretelui diferă în funcție de schedule (SCH/XXS). |
| Grosime perete (t) | 15.24 mm | Determină presiunea admisă (în combinație cu materialul, temperatura și standardul de calcul), greutatea și rigiditatea. |
| Diametru interior estimat (ID) | ≈ 58.42 mm | Afectează debitul, pierderile de presiune și compatibilitatea cu racorduri/interior lining. |
| Lungime bară | 6000 mm | Standard logistic (ușor de transportat și de debitat la dimensiuni fixe). |
| Material | AISI 304L (echiv. EN 1.4307) | Oțel inox austenitic „low carbon”: sudabilitate bună și rezistență bună la coroziune în majoritatea mediilor uzuale. |
| Schedule | XXS (Extra Extra Strong) | Unul dintre cele mai groase pereți disponibili pe NPS 3"; ales când vrei rezervă mare de rezistență. |
| Greutate (bară 6 m) | 177.12 kg | Impact major în costul de transport, manipulare, montaj și în dimensionarea suporturilor. |
Dimensiuni derivate (utile în proiectare și ofertare)
Notă: Valorile derivate sunt orientative (utile pentru comparații, estimări și discuții tehnice). Pentru calcule finale de presiune/rezistență se folosește standardul de proiectare aplicabil (ex. piping codes) și certificatul materialului.
Ce înseamnă XXS și cum se compară cu SCH 10S / 40S / 80S / 160
La țevile tip instalații, NPS (inch) definește „mărimea nominală”, iar OD rămâne fix pentru acea mărime. Grosimea peretelui se alege prin schedule (SCH) sau marcaje echivalente (XS/XXS). Pentru NPS 3", OD este 88.9 mm, iar diferența reală dintre variante este grosimea (și implicit greutatea și rezistența).
| Variantă | Grosime perete | Ce obții | Când o alegi |
|---|---|---|---|
| SCH 10S | ~ 3.05 mm | Greutate mică, cost mai redus, debit interior mai mare. | Conducte cu presiuni mici/medii, trasee scurte, aplicații non-critice. |
| SCH 40S (STD) | ~ 5.49 mm | Echilibru între rezistență și cost; variantă „workhorse” în multe instalații. | Instalații uzuale industriale/comerciale, unde vrei robust fără supradimensionare. |
| SCH 80S (XS) | ~ 7.62 mm | Rezervă mai mare la presiune/șocuri mecanice. | Presiune mai ridicată, vibrații, risc de lovire, trasee expuse. |
| SCH 160 | ~ 11.1 mm | Țeavă foarte groasă, rezistentă, grea. | Presiuni ridicate, temperaturi mai mari, medii solicitante. |
| XXS | 15.24 mm | Maxim de robustețe (din variantele uzuale): rigiditate mare, rezistență superioară la impact și uzură. | Procese critice, presiuni ridicate, condiții grele, proiecte unde „mai gros” înseamnă siguranță și durată de viață. |
AISI 304L: comportament, coroziune, sudare, temperatură
AISI 304L este o variantă cu conținut redus de carbon a inoxului 304. „L” (low carbon) ajută în special la sudare, reducând riscul de sensibilizare în zona afectată termic și îmbunătățind comportarea la coroziune intergranulară în aplicații sudate.
Rezistență la coroziune – pe scurt
- Foarte bună în medii obișnuite: interior/exterior urban, umiditate, multe medii industriale ușoare.
- Bună în contact cu multe fluide uzuale (în funcție de concentrații și temperatură).
- Atenție în medii cu cloruri ridicate (spray marin, săruri, unele soluții chimice): în astfel de cazuri se alege frecvent 316/316L.
Sudabilitate
304L este preferat când ai multe suduri. Cu o procedură corectă (curățare, protecție cu gaz, control aport termic), îți oferă îmbinări curate și durabile. Pentru consumabile se folosesc adesea adaosuri tip 308L (în funcție de WPS/proiect).
Temperatură
Inoxurile austenitice rezistă bine în intervale largi de temperatură. În proiecte reale, limita „corectă” nu se ia din auzite: se stabilește în funcție de code-ul de proiectare (piping), de presiune, de mediul de lucru și de cerințele beneficiarului.
Unde se folosește o țeavă 3" XXS (aplicații reale)
O țeavă NPS 3" / OD 88.9 mm cu perete 15.24 mm intră în categoria „greu de îndoit, greu de zgâriat, greu de avariat”. În practică, o întâlnești acolo unde vrei rezervă de rezistență și durată mare de viață, chiar și în condiții de șantier/industrie.
| Aplicație | De ce e potrivită XXS | Observații utile |
|---|---|---|
| Conducte de proces / utilități industriale | Rezervă mare la presiune, vibrații, șocuri mecanice. | Se dimensionează corect după presiune/temperatură + tip îmbinare (sudată/flanșată). |
| Tronsoane expuse la lovire / trafic / manipulări | Perete gros = rezistență la impact și deformare. | Excelentă în zone de încărcare-descărcare, spații tehnice, platforme industriale. |
| Instalații cu abraziune moderată (slurry ușor) | Peretele gros crește durata de viață înainte de subțiere. | Pentru abraziune severă se discută materiale/liner special. |
| Construcții metalice / stâlpi / elemente tubulare grele | Rigiditate mare (I, Z mai mari), aspect premium, rezistență la intemperii. | Verifică proiectul structural (îmbinări, plăci de bază, ancoraje). |
| Trasee cu temperaturi variabile + multe cicluri | Peretele gros ajută la robustețe; 304L se sudează bine. | Compensarea dilatării (suporti, bucle) rămâne obligatorie. |
Cum alegi corect: checklist de proiect
Dacă ești în faza de ofertare sau proiectare, cele mai multe erori apar dintr-o singură confuzie: „3 inch” nu înseamnă automat același perete. Mai jos ai un checklist scurt, gândit pentru discuții clare cu proiectantul/beneficiarul.
- Ce fluid și ce regim? (apă/abur/aer/ulei/agent chimic, temperatură, presiune, cicluri)
- Ce standard de proiectare? (piping code, cerințe beneficiar, documentație/ITP)
- Ce tip de îmbinare? (sudată cap-la-cap, flanșată, filet, fitinguri speciale)
- Ce mediu de coroziune? (interior, exterior, cloruri, agenți de curățare, condens)
- Ce toleranțe și ce finisaj? (trasă la rece = toleranțe mai bune; uneori se cere decapare/passivare)
- Logistică: ai utilaj pentru 177 kg/bară? (macara, stivuitor, echipă montaj)
- Vrei tăiere la dimensiune? stabilește lungimi, toleranțe, număr de bucăți și marcaje.
Debitare, găurire, filetare, pregătire capete
Debitare (tăiere) – ce se schimbă la XXS
- Perete gros = timp de tăiere mai mare. Alege disc/pânză potrivită pentru inox și folosește răcire/lubrifiere.
- Controlează încălzirea. Inoxul se poate „întări” local dacă îl supraîncălzești; o tăiere constantă e mai bună decât „forțat”.
- Debavurare obligatorie la interior/exterior înainte de montaj, mai ales la instalații cu cerințe de curățenie.
Pregătire capete pentru sudură
La 15.24 mm grosime, de regulă se lucrează cu pregătire tip bevel (teșire) conform procedurii de sudare (WPS). Scopul: pătrundere corectă, control al volumului de adaos și îmbinare fără incluziuni.
Găurire / filetare
Un avantaj al peretelui gros este că poți face racordări locale (boss-uri, niple) cu rezistență bună. Totuși, în piping industrial, de multe ori se preferă fitinguri și ramificații dedicate, pentru consistență și control.
Sudare și finisare: bune practici pe inox
În inox, „detaliile mici” fac diferența: curățenia, protecția cu gaz, controlul aportului termic și finisarea corectă după sudură. Cu 304L, ai un material prietenos, dar nu iartă improvizațiile (mai ales la instalații cu cerințe de igienă sau presiune).
Bune practici (scurt și la obiect)
- Curățare înainte de sudură: fără uleiuri, praf, urme de carbon steel.
- Scule dedicate inoxului: perii/discuri folosite doar pe inox (altfel riști contaminare și pete de rugină).
- Protecție pe rădăcină (purjare) acolo unde e necesar: interior neted, fără oxidare excesivă.
- Finisare după sudură: îndepărtare oxid, decapare/passivare dacă proiectul o cere.
- Control: pentru aplicații critice se folosesc verificări (VT, PT, eventual RT/UT) conform cerințelor.
Transport, manipulare, depozitare (177 kg / bară)
O bară de 6 metri cu 177.12 kg nu se tratează ca o țeavă ușoară. Planifică din timp manipularea, altfel pierzi timp pe șantier și crește riscul de accidentare.
| Etapă | Recomandare | De ce |
|---|---|---|
| Descărcare | Stivuitor/macara + chingi potrivite; evită lanț direct pe inox. | Protejezi suprafața și eviți deformări/accidente. |
| Depozitare | Pe suporți din lemn/teflon, cu distanțieri; nu direct pe beton umed. | Eviți contaminarea și petele; păstrezi alinierea. |
| Capete | Capace/protecții (dacă există) păstrate până la montaj. | Împiedici intrarea de praf, apă, corpuri străine. |
| Contaminare | Separă de oțel carbon; unelte dedicate. | Previi ruginirea „apărută din nimic” (de fapt contaminare cu particule). |
Alternative și produse compatibile (aceeași OD 88.9 mm, alte grosimi)
Dacă proiectul îți permite, compară și variantele cu aceeași dimensiune nominală (3" / OD 88.9 mm), dar cu perete mai mic. Poți economisi semnificativ la cost, transport și timp de montaj.
| Variantă | Link | Recomandată când |
|---|---|---|
| 88.9 × 11.1 mm – SCH 160 | Vezi produs | Ai presiune ridicată, dar nu ai nevoie de maximul XXS. |
| 88.9 × 7.62 mm – SCH 80S / XS | Vezi produs | Vrei robust, dar cu greutate/cost mai prietenoase. |
| 88.9 × 5.49 mm – SCH 40S / STD | Vezi produs | Instalații uzuale (industrial/comercial) unde contează costul. |
| 88.9 × 3.05 mm – SCH 10S | Vezi produs | Presiuni mici/medii, trasee ușoare, greutate minimă. |
Întrebări frecvente
Este țeava asta „DN80” sau „3 inch”?
Este 3" NPS (OD 88.9 mm). În multe contexte se asociază cu DN80 ca echivalență nominală. Important: OD rămâne 88.9 mm, iar schedule-ul (aici XXS) stabilește grosimea peretelui.
De ce e atât de grea?
Pentru că are perete 15.24 mm (XXS). La această grosime, masa de metal pe metru crește mult: ~29.52 kg/ml conform greutății de catalog pentru bara de 6 m.
Pot să o folosesc la instalații alimentare?
304L este utilizat frecvent în aplicații cu cerințe de igienă, dar „acceptarea” depinde de proiect, de finisajul interior, de procedura de sudare și de cerințele beneficiarului (certificate, rugozitate, curățare). Dacă ai cerințe stricte, cere din start condițiile și documentația.
E neapărat fără sudură (seamless)?
Denumirea „trasă” indică procesul de tragere la rece (cold-drawn) și toleranțe bune, însă forma constructivă (fără sudură vs sudată) se confirmă corect din certificatul/fișa lotului. Pentru aplicații de presiune critică, specifică explicit cerința în comandă.
Ce aleg între XXS și SCH 160?
Alegi în funcție de calculul de presiune, temperatură, șocuri/vibrații și cerințe de rezistență mecanică. Dacă ești la limită sau ai condiții dure, XXS îți oferă rezervă maximă. Dacă proiectul permite, SCH 160 poate fi „sweet spot” între cost/greutate și performanță.
Pot cere tăiere la dimensiune?
Da, de regulă se poate lucra cu tăieri la dimensiuni fixe. Pentru ofertare rapidă, pregătește: număr bucăți, lungimi, toleranțe, dacă vrei debavurare/teșire, plus dacă ai nevoie de marcaje pe fiecare segment.
Concluzie
Țeava rotundă inox trasă 88.9 × 15.24 mm (3") – XXS este o alegere „greu de înlocuit” atunci când ai nevoie de rezistență mare, rigiditate și durabilitate în condiții industriale sau de șantier. Dacă proiectul îți permite, merită să compari și variantele cu aceeași OD (SCH 160 / 80S / 40S / 10S) pentru optimizare de cost și logistică.
